Elastic Stack 6.4数据探索可视化 Demo

基础安装配置请参考官网或者ELK 分类下其他教程示例

nginx

nginx.conf

指定日志格式如下:

http {
    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';

    log_format jsonTest '{"@timestamp":"$time_iso8601",'
                  '"host":"$server_addr",'
                  '"service":"nginxTest",'
                  '"trace":"$upstream_http_ctx_transaction_id",'
                  '"log":"log",'
                  '"clientip":"$remote_addr",'
                  '"remote_user":"$remote_user",'
                  '"request":"$request",'
                  '"http_user_agent":"$http_user_agent",'
                  '"size":$body_bytes_sent,'
                  '"responsetime":$request_time,'
                  '"upstreamtime":"$upstream_response_time",'
                  '"upstreamhost":"$upstream_addr",'
                  '"http_host":"$host",'
                  '"url":"$uri",'
                  '"domain":"$host",'
                  '"xff":"$http_x_forwarded_for",'
                  '"referer":"$http_referer",'
                  '"status":"$status"}';

    access_log  /var/log/nginx/access.log  jsonTest;

elasticsearch

模板配置

template01

没有配置mapping 不指定字段类型

{
  "order": 0,
  "index_patterns": [
    "nginxlog-*"
  ],
  "settings": {
    "index": {
      "refresh_interval": "60s",
      "number_of_shards": "1",
      "auto_expand_replicas": "0-1",
      "number_of_replicas": "1"
    }
  },
  "mappings": {},
  "aliases": {}
}

template02

配置mapping 指定字段类型

{
  "order": 0,
  "index_patterns": [
    "testnginxlog-*"
  ],
  "settings": {
    "index": {
      "number_of_shards": "1",
      "auto_expand_replicas": "0-1",
      "refresh_interval": "60s"
    }
  },
  "mappings": {
    "doc": {
    "dynamic":true,
      "properties": {
        "clientip": {
          "type": "ip"
        },
        "host": {
          "type": "ip"
        },
        "responsetime": {
          "type": "float"
        },
        "size": {
          "type": "long"
        },
        "status": {
          "type": "long"
        },
        "upstreamtime": {
          "type": "float",
          "index": false
        }
      }
    }
  },
  "aliases": {}
}

通过dynamic 参数来控制字段的新增
- true(默认) 允许自动新增字段
- false 不允许新增字段,但文档可以正常写入,但无法对字段进行查询等操作
- strict 文档不能写入,报错
index
- 控制当前字段是否索引,默认为true,记录索引,false不记录,不可搜索
- 当索引的某些字段不需要被查询搜索时可标记index 为false,以此来减少存储空间(没有倒排索引)

logstash

示例中给出了两个索引名称,分别为:
- nginxlog_*
- testnginxlog-*
创建两个配置文件,修改对应的索引名称即可

input {
   file {
    type => "proxys"
    path => ["/var/log/nginx/access.log"]
    add_field => { "sip" => "192.168.2.243" }
    ## 是否从头读取数据这里注释掉只读取最新数据
#    start_position => "beginning"
#    sincedb_path => "/dev/null"
#    ignore_older => "99999999999"
    codec => "json"
  }
}

filter {
date {
        match => ["timestamp","UNIX"]
        target => "@timestamp"
 }
#mutate {
#        remove_field => ["path","host","tags","message"]
#}
}

output{
        elasticsearch {
        hosts => ["http://192.168.2.221:9200"]
        #index => "nginxlog_%{+YYYY.MM.dd}"
        index => "testnginxlog-%{+YYYY.MM.dd}"
    }
 #      stdout {
 #           codec => rubydebug
 #      }
}

启动进程

$LOGSTAH_PATH/bin/logstash -f nginxlog.conf --log.level=info --path.data=/tmp/nginxlog

$LOGSTAH_PATH/bin/logstash -f testnginxlog.conf --log.level=info --path.data=/tmp/testnginxlog

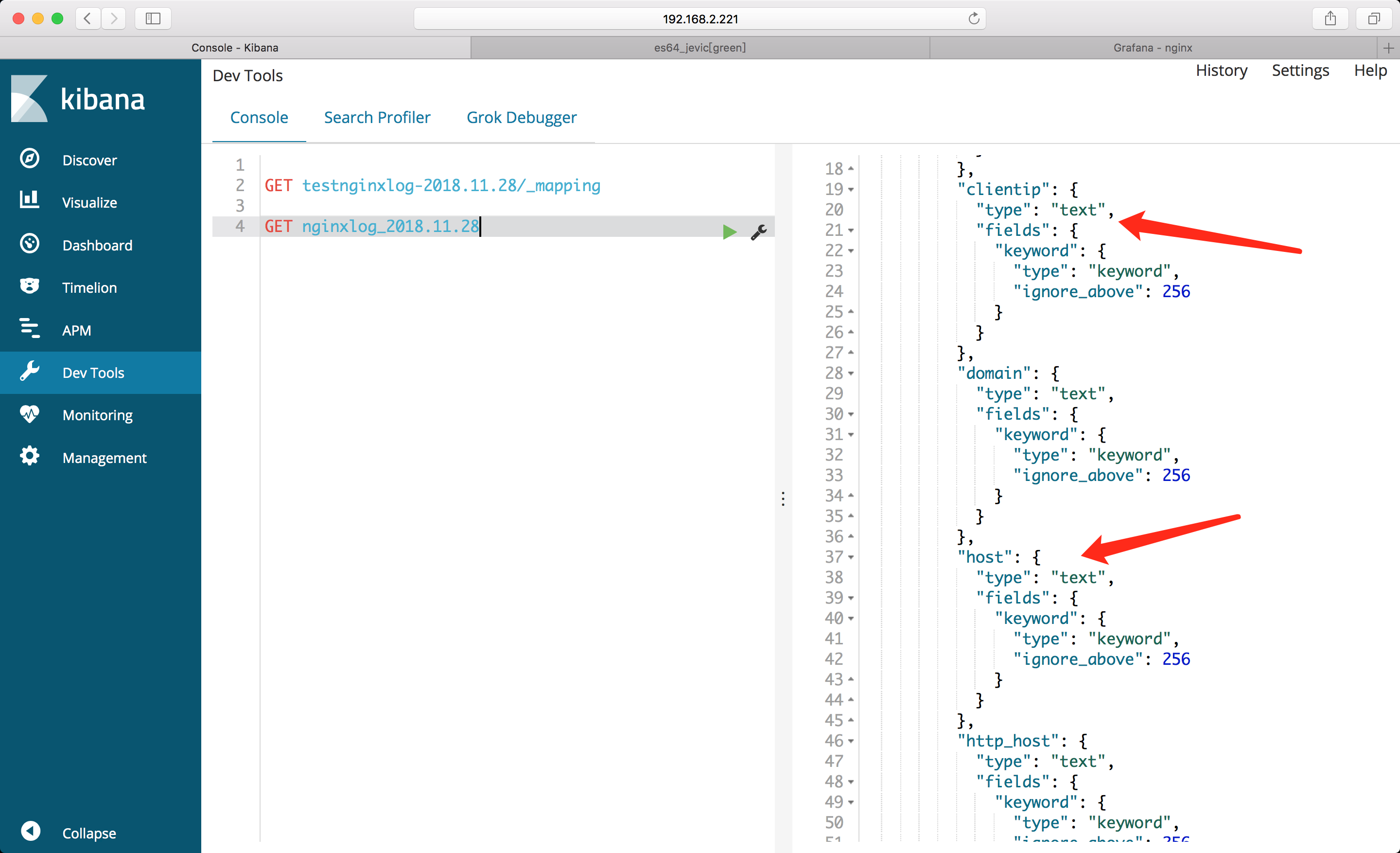

查看索引mapping

在 elasticsearch 2.x 版本，字符串数据只有string类型更新到5.x版本后，取消了string 数据类型，代替它的是 keyword 和 text 数据类型

Mapping 类似数据库中的表结构定义,主要作用如下:
- 定义index 下的字段名(Field Name)
- 定义字段的类型,比如: 数值型、字符串型、布尔型等
- 定义倒排索引相关配置,比如是否索引、记录position等

默认: “key”:”value” 格式的都默认为text类型而对于”key”: value 格式的会根据数值类型进行格式匹配

例如:

{
....
"responsetime": 0.001,
"upstreamtime": "0.001",
...
}

responsetime: 匹配为fload 类型
upstreamtime: 匹配为text类型,此时如果想要做聚合查询以及计算数值需要配置mapping 指定字段类型
1. text类型：会分词，先把对象进行分词处理，然后再再存入到es中。

当使用多个单词进行查询的时候，当然查不到已经分词过的内容！

1. keyword：不分词，没有把es中的对象进行分词处理，而是存入了整个对象！

这时候当然可以进行完整地查询！默认是256个字符！

“ignore_above”: 256 详情查看官网文档

nginxlog_*

testnginxlog-*

kibana

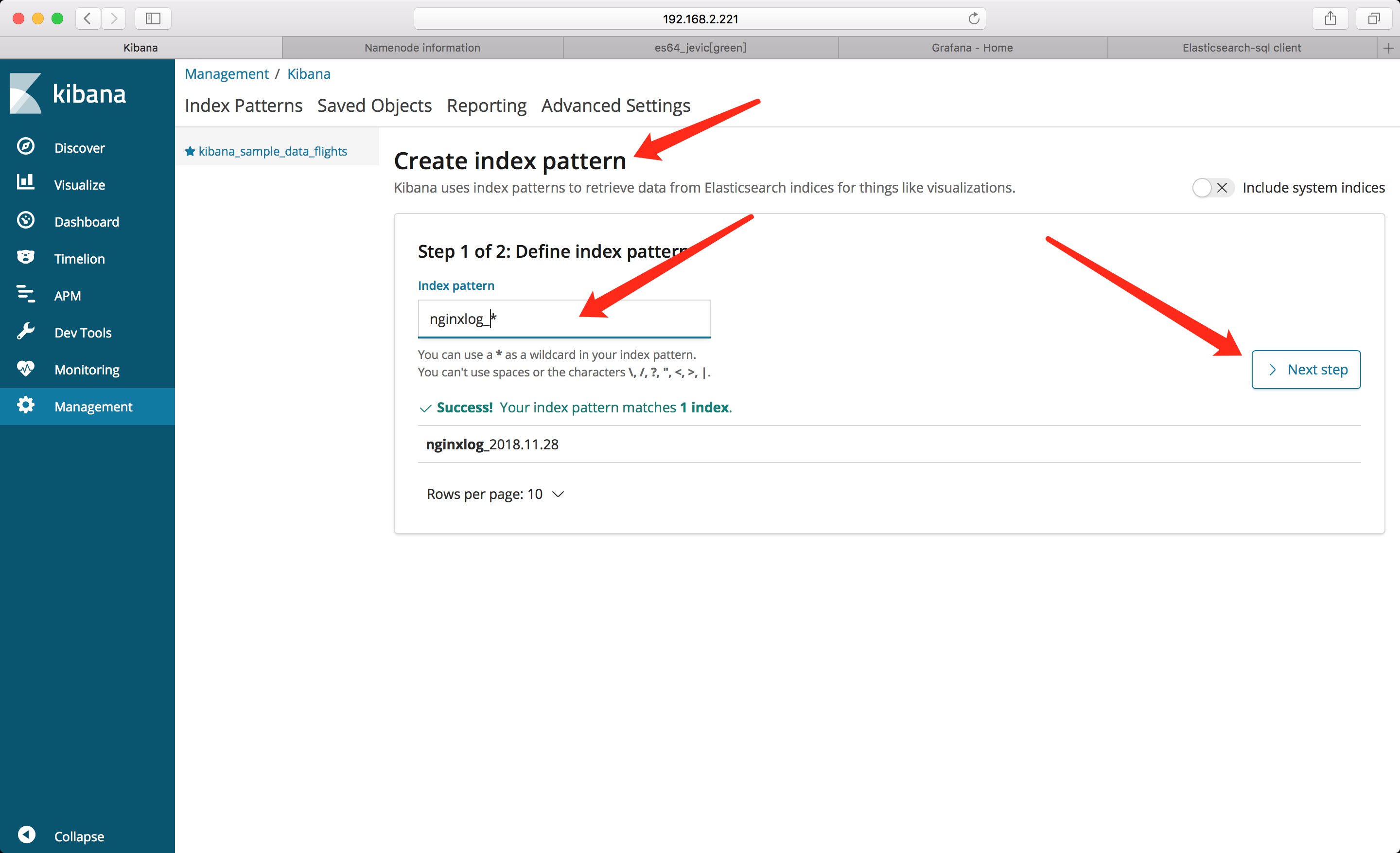

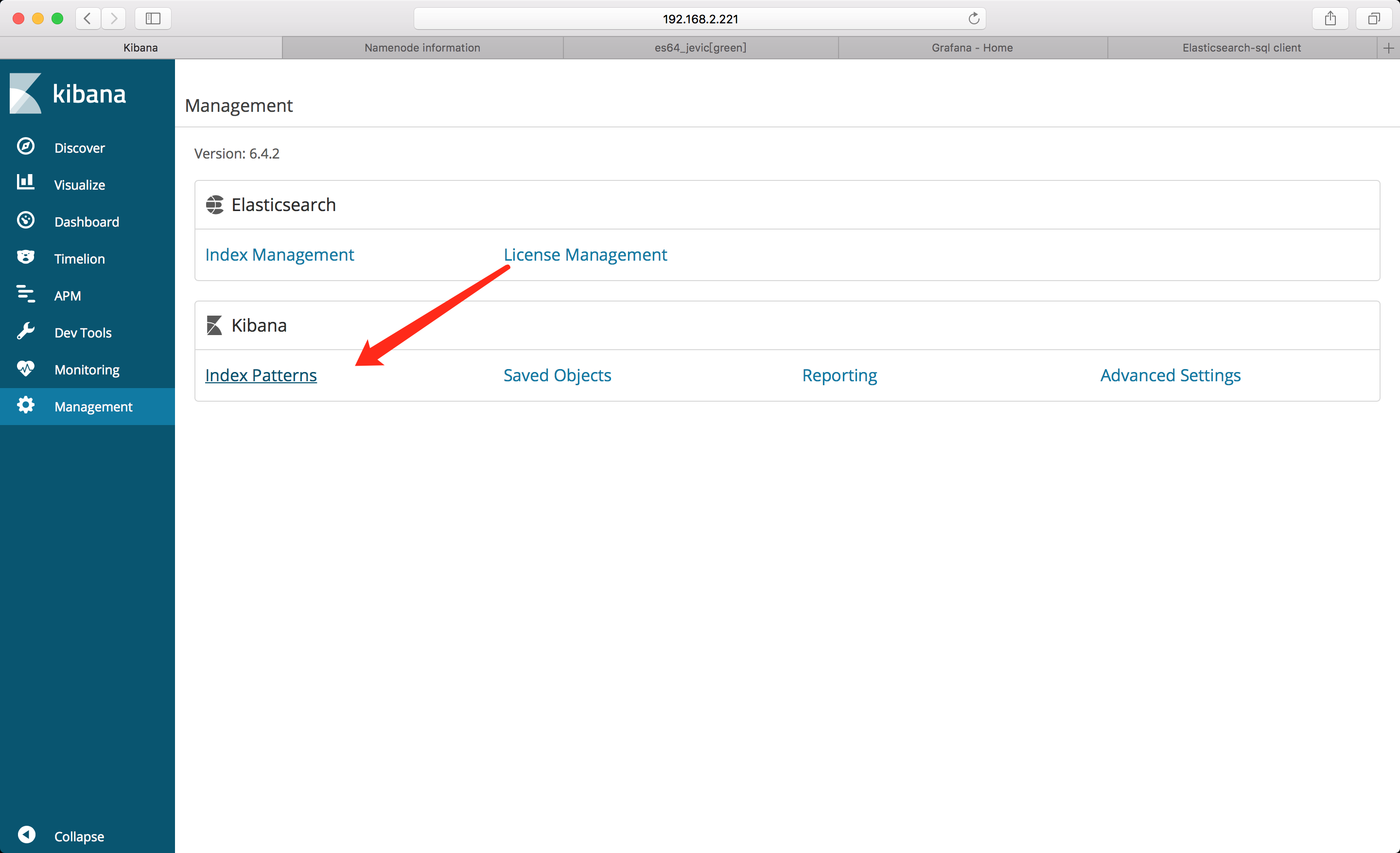

添加索引

监控图表

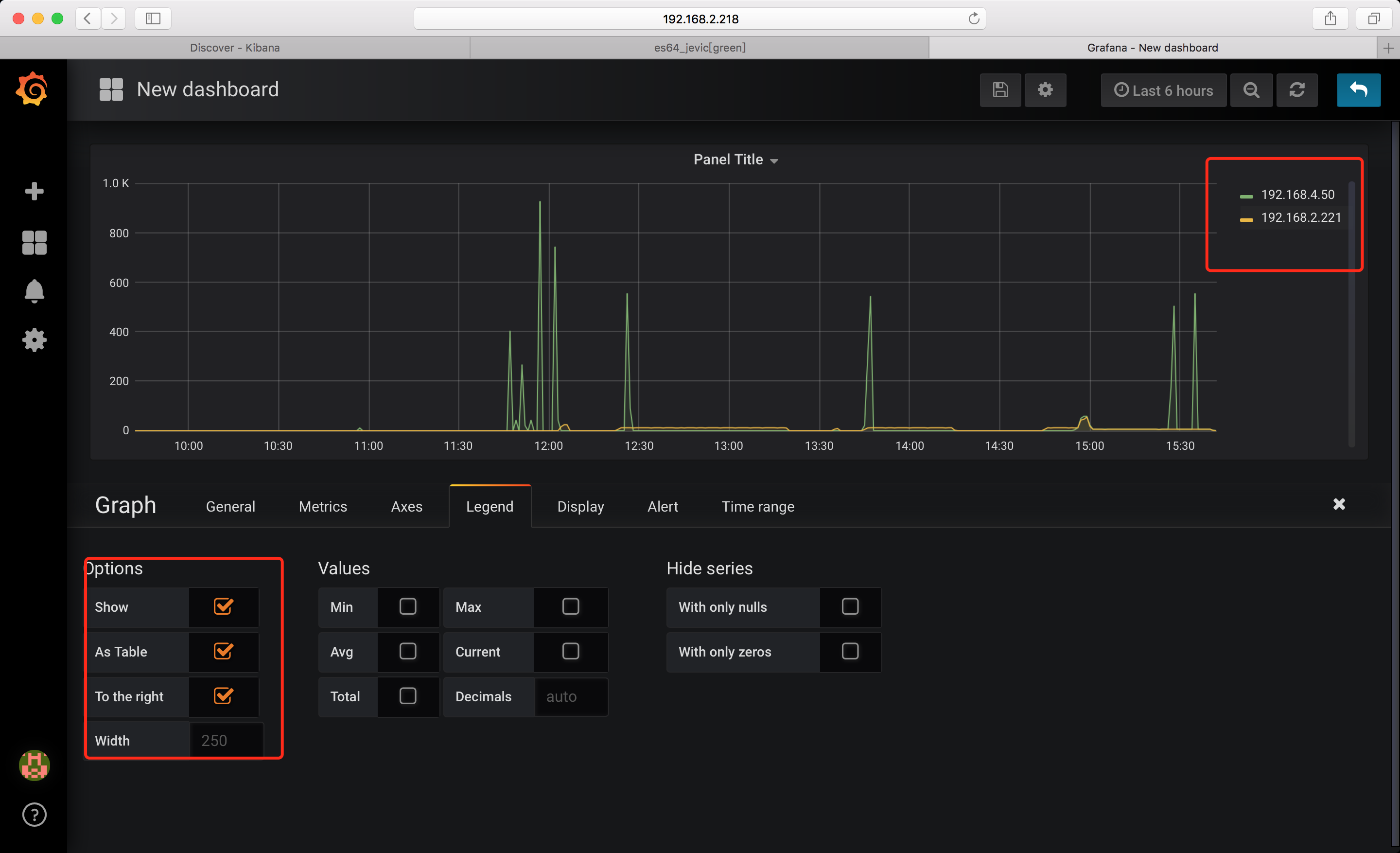

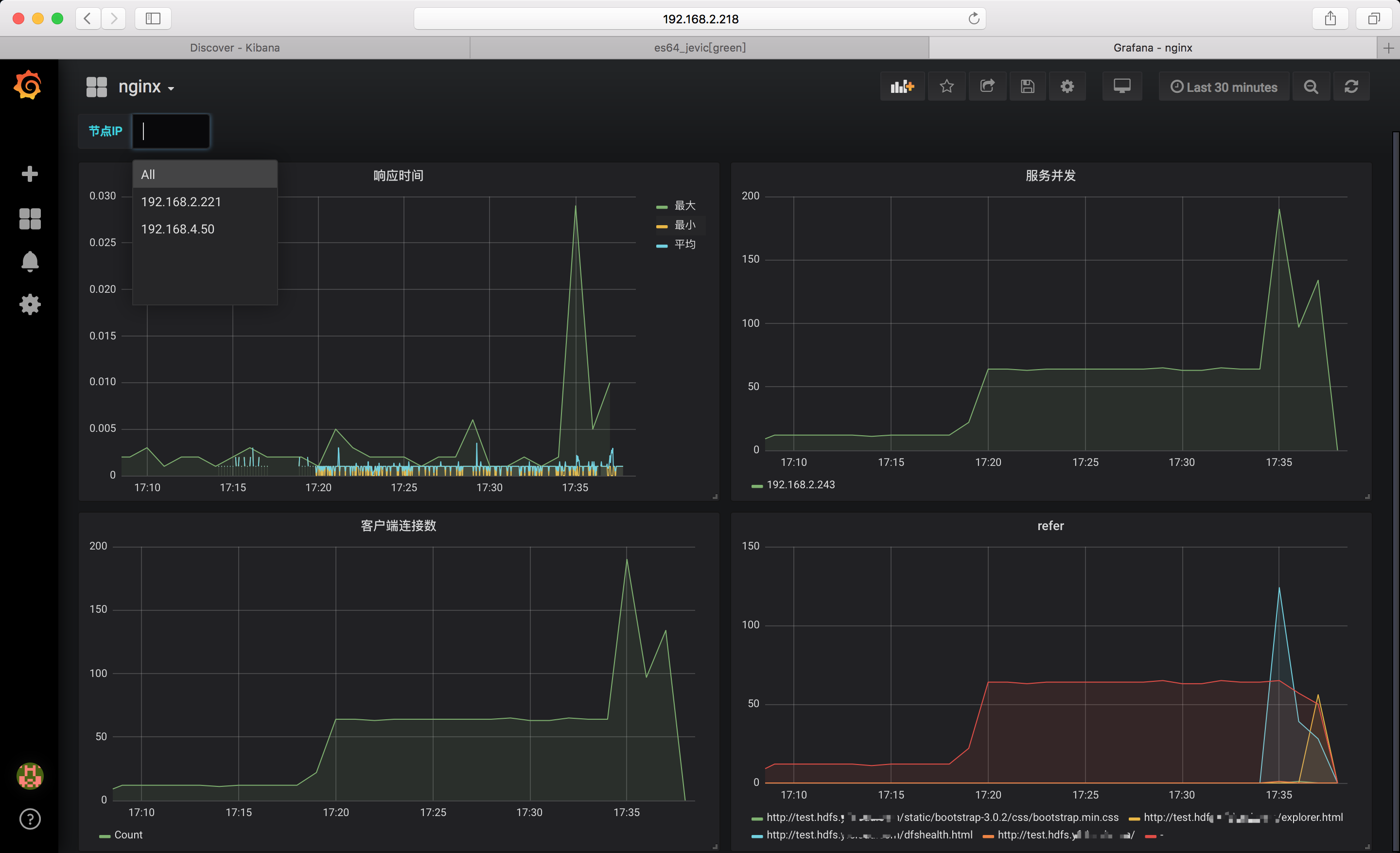

grafana

runing of docker

默认用户名密码: admin:admin

docker run -d \
--name grafana \
-p 3000:3000 \
-v /var/lib/grafana:/var/lib/grafana
-v /etc/grafana:/etc/grafana
-v /etc/localtime:/etc/localtime
grafana/grafana
